一 悬浮式单体液压支柱适用范围：

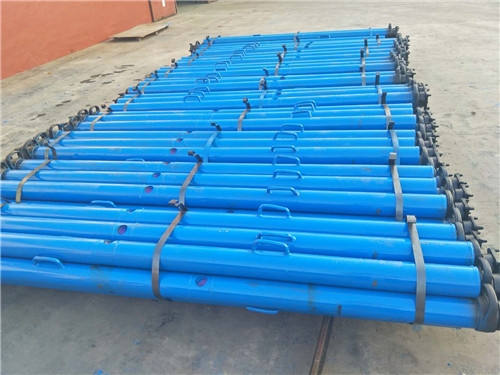

DWX型(悬浮式)单体液压支柱是一种新型外部供液的恒阻单体液压支柱，是高档机械化普采工作面的配套设备，也是综采工作面的端头支护设备。普遍适用于煤矿回采工作面的顶板支护和端头支护，由于该产品承载能力大、抗偏载能力强、工作行程大、适用范围广，因而可广泛应用于薄煤层、中厚煤层及较厚煤层工作面。
二 悬浮式单体液压支柱产品结构
悬浮式单体液压支柱由1、顶盖2、密封盖组件3、活柱4、手把阀体5、油缸6、复位弹簧7、底座S、三用阀8，14、O形圈9， 13，15、挡圈10、弹性园柱销11、防尘圈12、Y形密封圈16、连接钢丝17，18、导向环等零部件组成。
三 我公司生产100和110mm缸径的悬浮式单体液压支柱。规格齐全。
|
规格型号 |
工作阻力（KN） |
油缸内直径mm |
工作液体 |
高度(mm) |
行程(mm) |
初撑阻力（KN） |
回柱方式 |
|
|
最大 |
最小 |
|||||||
|
DW35-200/100X |
200 |
100 |
2%乳化液 |
3500 |
1980 |
1520 |
108.5-144.7 |
远距离和近距离 |
|
DW31.5-200/100X |
3150 |
1800 |
1350 |
|||||
|
DW35-300/100X |
300 |
3500 |
1980 |
1520 |
||||
|
DW31.5-300/100X |
3150 |
1800 |
1350 |
|||||
|
DW28-300/100X |
2800 |
1620 |
1180 |
|||||
|
DW25-300/100X |
2500 |
1450 |
1050 |
|||||
|
DW35-250/100X |
250 |
3500 |
1980 |
1520 |
||||
|
DW31.5-250/100X |
3150 |
1800 |
1350 |
|||||
|
DW28-250/100X |
2800 |
1620 |
1180 |
|||||
|
DW25-250/100X |
2500 |
1450 |
1050 |
|||||
|
DW22-250/100X |
2240 |
1300 |
940 |
|||||
|
DW20-250/100X |
2000 |
1170 |
830 |
|||||
|
DW18-250/100X |
1800 |
1055 |
745 |
|||||
|
DW14-250/100X |
1400 |
830 |
570 |
|||||
|
DW08-250/100X |
800 |
510 |
290 |
|||||
我公司是专业的单体支柱生产厂家，其中有DN内注式单体支柱，DW外注式单体支柱，DWX悬浮式单体支柱，还有一些单体支柱的配套设备，有拆柱机，回柱器，液压推流器，柱鞋（尼龙和树脂），柱帽，三用阀等等，竭诚欢迎您来电详谈。
